Opis
Dzięki temu dedykowanemu dla pojazdu wyświetlaczowi danych CANchecked MFD15 Gen2 do Twojego Mercedesa 205 0 zawsze masz podgląd wszystkich kluczowych wartości

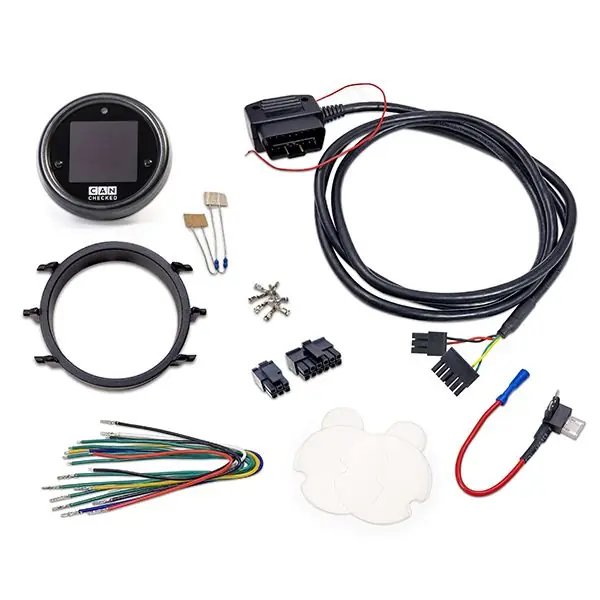

MFD15 Gen2 ma ekran OLED zapewniający doskonałą czytelność nawet w pełnym słońcu. Zestaw zawiera dedykowaną ramkę montażową oraz wiązkę podłączeniową. Obsługa odbywa się dwoma przyciskami na panelu czołowym, a opcjonalnie można podłączyć nasz enkoder obrotowy.
Najważniejsze cechy
- Kompaktowa konstrukcja: średnica 52 mm i tylko 12,5 mm głębokości
- Dioda LED na panelu czołowym: dioda z przodu wyświetlacza może działać jako shift light i/lub dioda ostrzegawcza
- Can Bus: obsługa sterowników Can Bus, własnych strumieni Can oraz od 2008 r. OBD2 i dane rozszerzone dla aut VAG
- WiFi: połącz się ze smartfonem lub komputerem i skonfiguruj urządzenie przez naszą aplikację webową
- Dodatkowe wejścia: podłącz do 6 czujników analogowych do wejść lub podepnij czujnik etanolu* bezpośrednio do wyświetlacza
- Wstępnie zdefiniowane alarmy: predefiniowane alarmy można łatwo włączyć i dopasować; na przykład wyświetl duże ostrzeżenie, gdy temperatura spalin przekroczy 900 stopni
- Personalizacja: użyj własnego logo startowego i schematu kolorów, aby spersonalizować MFD15 Gen2
- Rejestrowanie online*: loguj dane na smartfonie lub komputerze i zapisuj plik logu do późniejszej analizy
- Flex Fuel*: wyświetlaj zawartość etanolu i temperaturę paliwa
- Can Switching*: przełączaj Can Switches przyciskami na wyświetlaczu i przekazuj odczyty z wejść analogowych na Can Bus
Różne widoki
Wybierz do ośmiu stron z różnymi widokami i dostosuj ekran do siebie i swojego pojazdu:
- Wskaźnik analogowy
- Podwójna wartość
- Wskaźnik biegu
- 4 wartości
- 6 wartości
- Słupek + podwójny odczyt
- Wyświetlacz okrągły
- Wykres słupkowy (podwójny, poziomy)
- Performance Meter
- Wykres słupkowy (1–6 wartości, pionowy)
- Pojedyncza wartość
Konfiguracja przez Online Display Setup Software – oDSS
Nowością w MFD15 Gen2 jest dostęp do urządzenia przez WiFi, dzięki czemu możesz konfigurować MFD15 Gen2 ze smartfona lub komputera.
W oDSS skonfigurujesz wyświetlacz, zarejestrujesz wartości (wymagana licencja), wgrasz własny obraz startowy i zaktualizujesz oprogramowanie wyświetlacza.
Obsługiwane wartości
Często pada pytanie: jakie wartości mogę odczytać ze sterownika ECU? Odpowiedź: wszystkie — Twój MFD15 Gen2 jest zgodny z ISO 11898-2 i SAE J2284.
To producenci ECU decydują, które wartości są wysyłane przez interfejs CAN bus. Kluczowa jest dokumentacja — najlepiej w postaci pliku DBC, który można zaimportować przez nasze DSS. Jako klient masz dostęp do obszernej listy już zaimplementowanych ECU, a łącznie, w zależności od producenta, można odpytać do 64 czujników.
Oczywiście zaimplementowano także zapytania OBD2 przez Can Bus (11bit/29bit). Dostępne są również protokoły specyficzne dla pojazdu, takie jak UDS czy TP2.
Domyślnie dostępne są:
Wybierz czujniki do prezentacji na wykresach.
Flex Fuel — czujnik etanolu bezpośrednio w MFD15 Gen2
Z dodatkową licencją dla czujnika etanolu podłączysz czujnik bezpośrednio do wyświetlacza. Wymagany jest rezystor pull-up (10K) między 5V a sygnałem. Teraz możesz wyświetlać zawartość etanolu oraz temperaturę paliwa, a także je rejestrować.
Can Switching i przekazywanie AIN
Z dodatkową licencją dla Can Switching i przekazywania AIN możesz używać przycisków wyświetlacza lub enkodera obrotowego do przełączania Can Switches oraz aplikować napięcia wejściowe z wejść analogowych na Can Bus.
