CANchecked CBD06 – Hub CAN Bus, rozdzielacz magistrali CAN
CBD06, czyli „Can Bus Distribution” z 6 złączami – dlaczego potrzebujesz tego modułu?
Podłączanie urządzeń CAN Bus w pojeździe bywa często dużym wyzwaniem. Wymaga estetycznego prowadzenia i łączenia przewodów CAN, zapewnienia zasilania dla urządzeń oraz odpowiedniego zakończenia magistrali CAN. Dodatkowo często zachodzi potrzeba wykorzystania kilku magistrali CAN do różnych zastosowań – takich jak CAN napędowy, CAN komfortu czy CAN do programowania (USB2CAN).
Aby rozwiązać ten problem, CANchecked opracowało praktyczny moduł rozszerzeń z 6 złączami. Każde złącze zawiera cztery przewody: CAN High, CAN Low, 12V oraz masę.

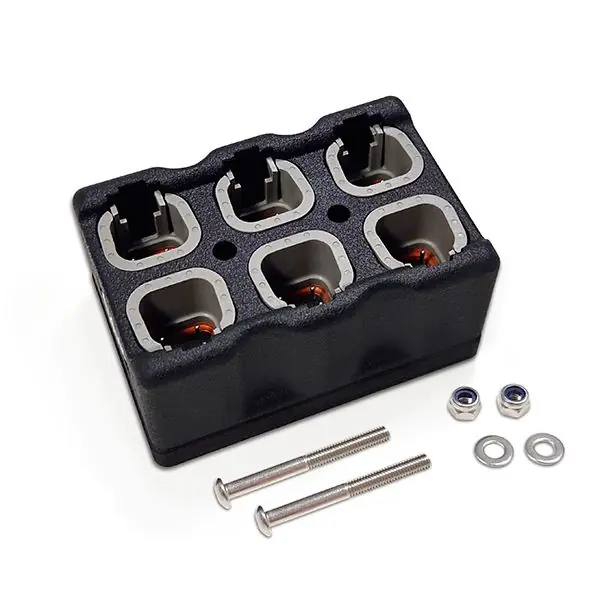

- Sprzęt CBD06 – obudowa o wymiarach 96x47x33 mm jest bardzo kompaktowa i może być zamontowana niemal wszędzie. Złącza są wzorowane na popularnych DTM04-4P. Pasujące gniazda DTM06-4S można dokupić opcjonalnie. Do montażu przewidziano dwa otwory w centralnej części obudowy – można użyć dołączonych śrub.
Opcje konfiguracji CBD06
Pod dolną pokrywą znajdują się zworki na płytce:
- Po lewej stronie JP3 i JP4 łączą obie magistrale CAN (CAN Bus 1 i CAN Bus 2). Usunięcie obu zworek rozdziela magistrale na dwie niezależne, każda z czterema złączami.
- JP1 aktywuje terminację CAN Bus dla magistrali CAN Bus 1.
- JP2 aktywuje terminację CAN Bus dla magistrali CAN Bus 2.
Moduł może być opcjonalnie wyposażony w przewód zasilający 12V/GND. Dzięki temu inne porty mogą zasilać podłączone urządzenia. Jednak urządzenia o wyższym poborze mocy nie powinny być zasilane przez ten moduł – w takich przypadkach należy podłączyć je tylko do magistrali CAN i zapewnić osobne zasilanie.
W konfiguracji domyślnej wszystkie 6 złączy CAN Bus jest połączonych ze sobą, a oba rezystory terminujące CAN są aktywne.
